粉碎型格栅除污机产品概况:
粉碎型格栅除污机是国外引进到国内一种地埋式的市政、水利、泵站系统中所使用的除污设备,该设备能将污水管网中的木片、空瓶、布片等杂物垃圾进行粉碎,以保护泵站中其他设备使其正常运转,由于采用地埋式泵站建设可减少污水泵站对周边环境的破坏,如臭气细菌等得到很大程度的抑制,可用来替代传统的回转式机械格栅及人工格栅。
粉碎型格栅除污机用途:
主要用于排水泵站,包括污水泵站及雨水泵站,与地埋式一体化预制泵站搭配,可解决垃圾过多堵塞水泵问题,避免使用提篮格栅时需要人工定时清理的不便,堪称泵站的守护天使。新建小区排水管道也可考虑安装粉碎型格栅,避免偶尔的餐厨垃圾等堵塞排水管道
粉碎型格栅除污机工作原理:
粉碎型格栅是一种把污水中固体物质粉碎成细小颗粒的新型粉碎设备,污水中的固体物质被粉碎后可不需打捞,同时起到保护后续处理设备(堵塞/绕/卡阻)、提高后续处理效果、改善水质状况等作用。污水中的固体物质随着水流进入粉碎机后,固体物质被旋转的刀片截留并输送到切割室,被切割刀片粉碎成6~10mm的细小颗粒,而大部分的污水和足够小的颗粒直接通过刀片之间的间隙与被粉碎后的小颗粒物质一起流到泵站筒体内。
粉碎型格栅除污机分为几个部分
驱动部分
水路两栖型电机,根据水渠宽及处理量可选择双电机型机三电机型;
粉碎部分
由两根轴带动刀片交叉进行运转粉碎,刀片是很重要的。硬度及工艺要求非常高,只有进口的刀片比较可靠;
格栅部分
该部分是用来阻挡大颗粒垃圾的,为了避免水头损失过大建议选择20mm左右的间隙;格栅部分又称为转鼓,内有将垃圾拨到粉碎部分的不停旋转的耙。一般分单转鼓和双转鼓,是根据流量及渠宽来选定。
整个设备是由2个电机或3个电机分别带动粉碎部分/格栅部分来运转的,完全替代老式的回转格栅。

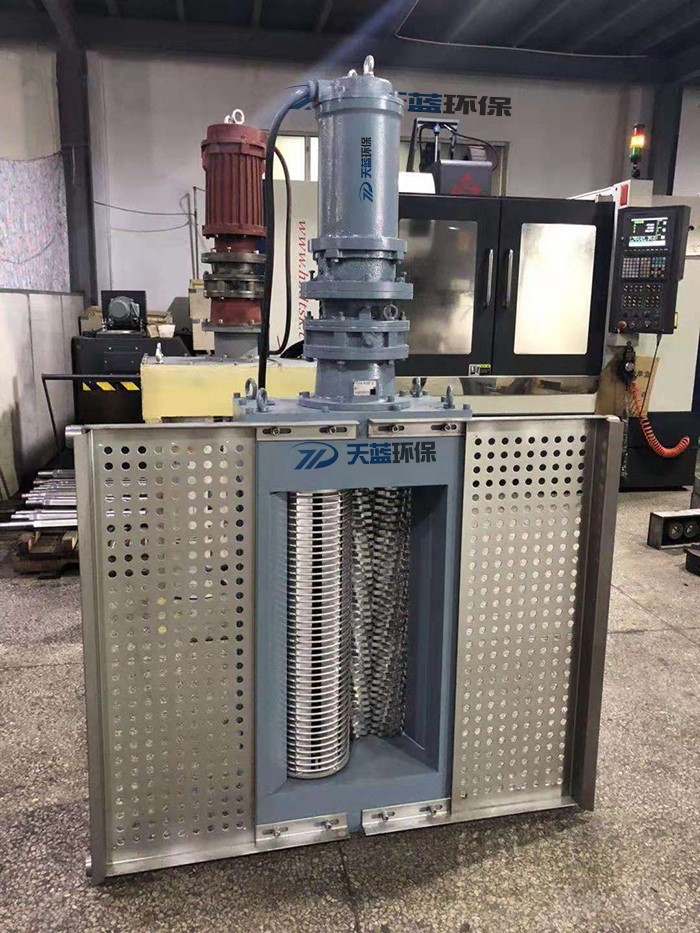

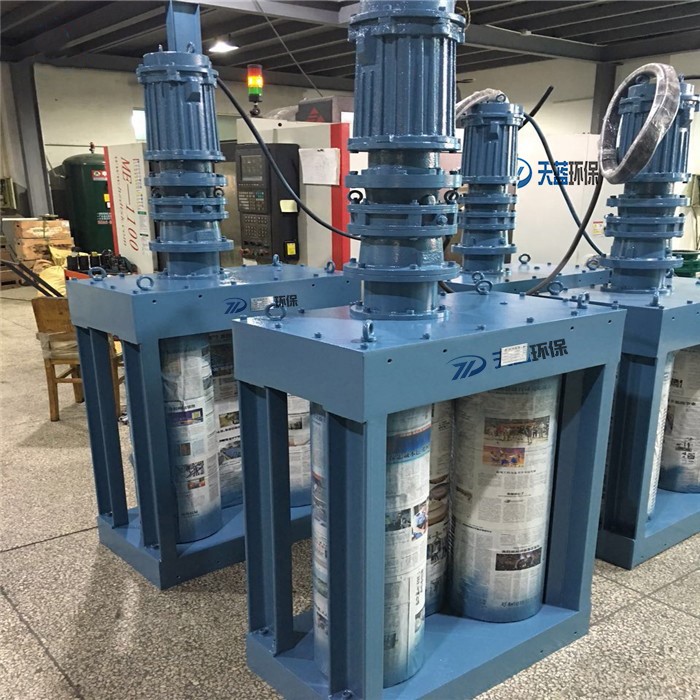

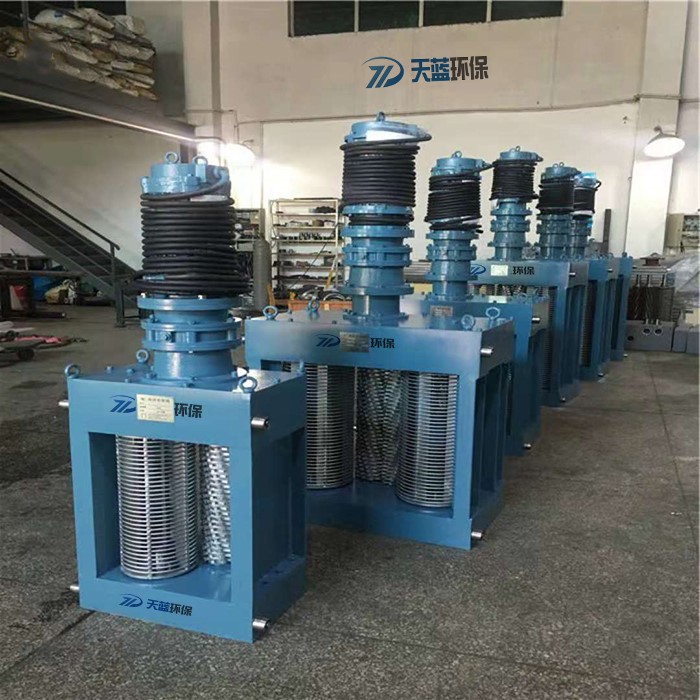

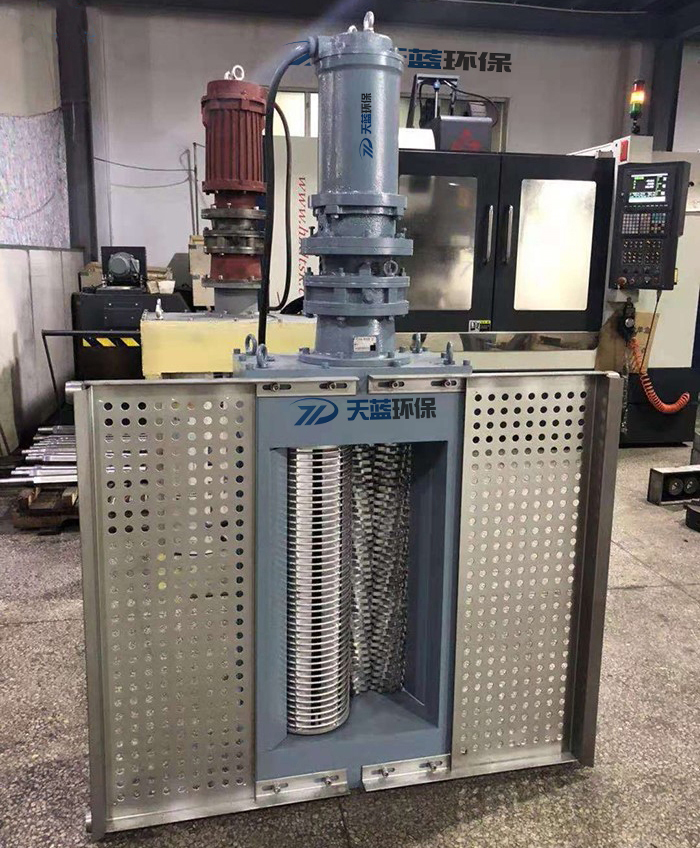

粉碎型格栅除污机

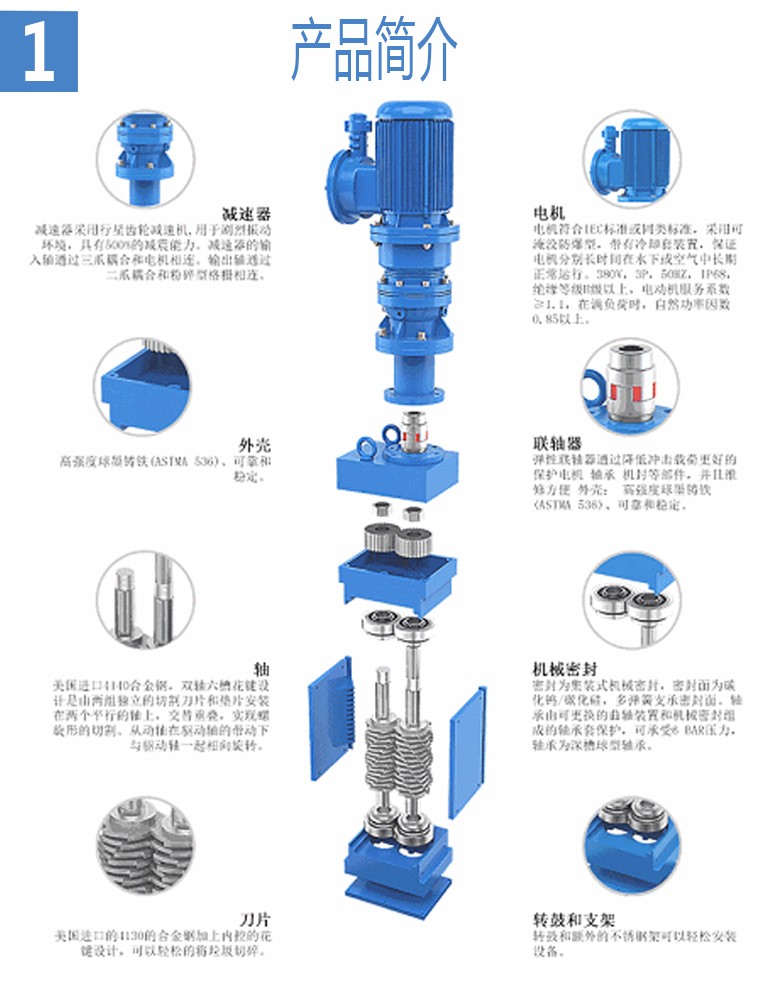

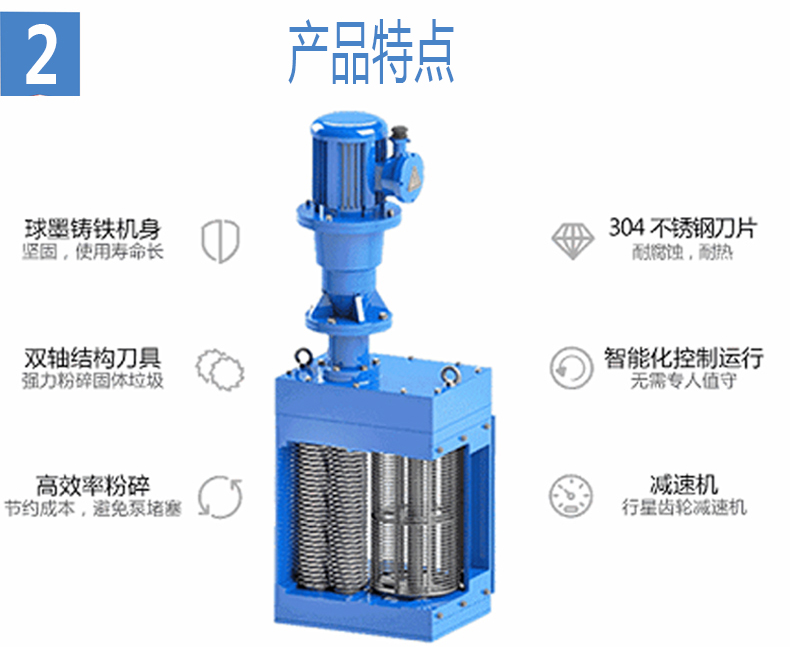

粉碎型格栅除污机极大部分、设备介绍:
1)、粉碎型格栅应为单个一体机,非两个或多个设备的组合体。粉碎型格栅包括:切割刀片、垫片、轴、轴承和密封圈、侧栏、底座、机壳、减速器和电机。
2)、刀片组必须为双轴设计,能在干/湿条件下连续运行,单栏轴设计是不被接受的。切割刀片和垫片必须是单片分离的,不可以是数片叠加式或整合体的……
3)、双轴设计是由两组独立的切割刀片和垫片安装在两个平行的轴上,交替重叠,实现螺旋形的切割。两个旋转轴在驱动轴的带动下相向旋转。从动轴在主动轴的带动下以主动轴的2/3转速旋转……
4)、因输送介质为含有大量砂、油脂类和各种生活杂物,特别是污水中氯离子浓度高,因此,粉碎格栅机的切割刀片材质除了具有高强度和硬度的条件……
5)、粉碎型格栅应能每日24小时连续运转,确保切割后的固体颗粒粒径应在15-16mm以上,不能切碎颗粒小于10mm,防止固体颗粒直接……
6)、驱动装置应设过载保护机构,应满足预制泵站内的使用要求,电机为H级绝缘,其防护等级为IP68,应保证其暴露在空气中或淹没……
7)、传动轴表面硬度应达60HRC以上,拉伸张力不小于1,027 kPa;抗泥砂磨损。轴承由可更换的曲轴装置和机械密封组成的轴承……
8)、粉碎型格栅的驱动轴和被驱动轴由4140(高强度合金钢) 热处理的六角形钢制成,拉伸张力不小于1,000 kPa。机封应安装在轴套上……
9)、粉碎型格栅应为成套欧美原装进口设备,整套设备应包括粉碎机及防止超高水位运行时垃圾溢流的辅助格栅网条及渠道支撑框架、吊链……
