当前位置:首页 >产品中心 >雨污智能分流井 雨污智能分流井

  • 雨污智能分流井
雨污智能分流井
产品品牌:天蓝环保
产品产地:山东德州
咨询电话:15666983025
产品描述:概要:1. 用途:液动下开式堰门用于管道、箱涵或渠道中。可以起到冲洗、防倒灌、调节流量的作用。该设备向下开启,不占用上部空间,故称下开式堰门。2. 型号说明:SY01 —— B × H a: 过流断面
TAG:
本文链接:/show-203.html

概要:

1. 用途:

液动下开式堰门用于管道、箱涵或渠道中。可以起到冲洗、防倒灌、调节流量的作用。该设备向下开启,不占用上部空间,故称下开式堰门。


2. 型号说明:

SY01 —— B × H

a: 过流断面(高)

b:过流断面(宽)

c:下开式堰门


常规

闸门材质 :主体采用高强度铝合金,传动部件、紧固件采用 304 不锈钢...

闸门高度:600-2000mm 。

闸门高度:全开 130mm,全关 700-2000mm 。

启闭时间:视闸门高度,全开至全关 5-50min。

驱动方式:链式或钢丝绳式。

驱动马达:DC12V. 供电方式:太阳能供电,可备选市电。


数据

数据传输:GPRS...

通讯协议:Modbus...

数据储存:支持本地储存...


操作

本地界面;本地触摸式彩色液晶屏...

操控方式;支持本地或者...

控制模式:支持按流量、上游水位、下游水位、污水...

保护方式:本地配置急停开关...

应急操作:控制系统无法工作时,可通过应急手操作跳过系统...

闸门开度:100 线旋转编码器采集闸门...

密封性: 密封件每延米小于 0.02 升/分钟...


流量计量

计量原理:水...

计量频率:10 秒...

精 度:实验室±2.5%,野外±5% 。

传感器数量:2 个或 4 个(冗余设计)。

校准方法:工厂预校准,传感器内部自校准。


环境

运行温度:-10°c 至 60°C 。

运行湿度:0%至 100% 。

水 温:1°C 至 50°C 。


3. 结构与工作原理:

液动下开式堰门系统主要有堰门、液压系统(含油站和附件)、超声波液位计、控制系统等组成,为方便后期检修,一般堰门前后预留检修闸槽。

堰门组成:a,堰框 b,导向槽 c,密封副 d,堰板 e,液压缸


超声波液位传感器检测堰门两侧水位转换为电信号给控制系统,控制系统驱动堰门两侧油缸驱动堰板在导向槽中上下滑动,导向槽的两侧及底部装有橡胶密封件起到密封作用(可做三面或四面密封),同事油缸带有位移传感器,能精确控制堰板在任意位置停止,在停电实时,控制上游水位、冲洗、防倒灌等多种功能。

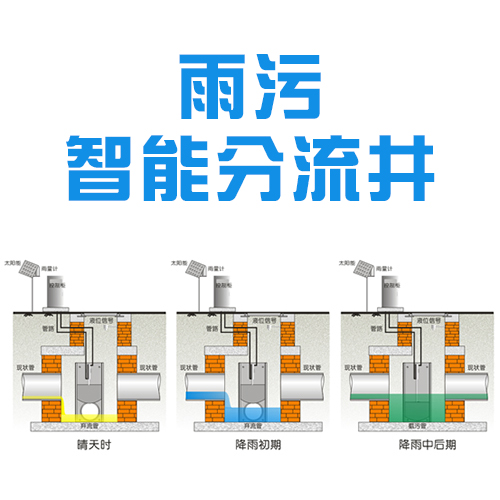

1.  晴天时,污水全部截流至污水处理厂。

2.  降雨时污水和初期雨水截流至污水处理厂,污水处理厂来不及处理的,截至初雨调蓄池,降雨过后抽送至污水处理厂。

3.  中后期雨水直接排河。

4.  用智慧排水系统对流域进行远程调度监控。

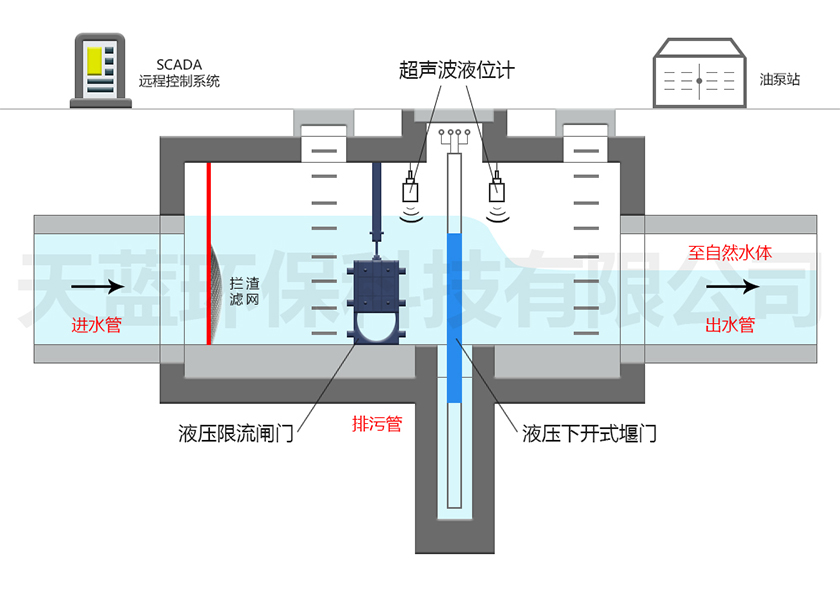

晴天时,液动限流闸门开启,液动下开式堰门上升,污水完全截流至截污管;降雨初期,当井内水位低于城市洪涝警戒水位,污水和初期雨水截流至截污管。

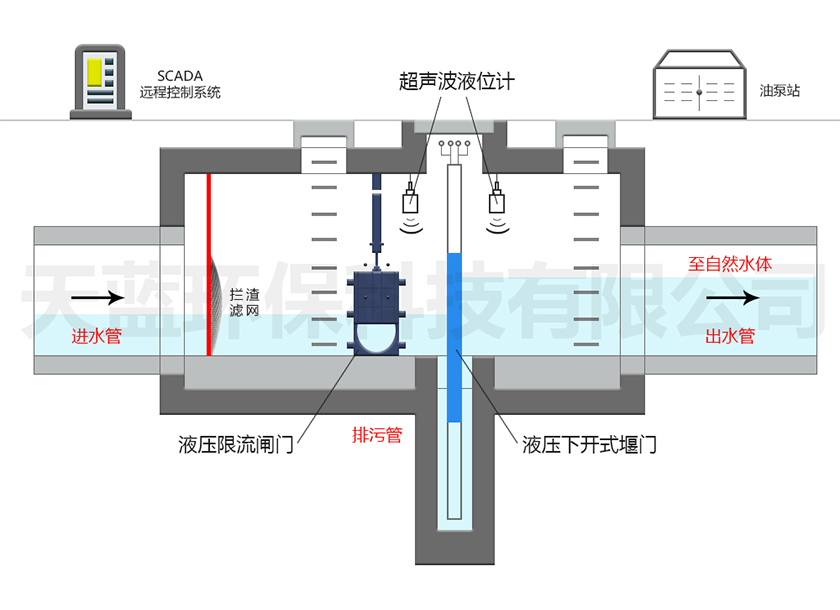

降雨初期,当井内水位超过城市洪涝警戒水位,液动下开式堰门下降到使井内水位不超过警戒水位的位置,液动限流闸门开启,污水和初期雨水截流至截污管。

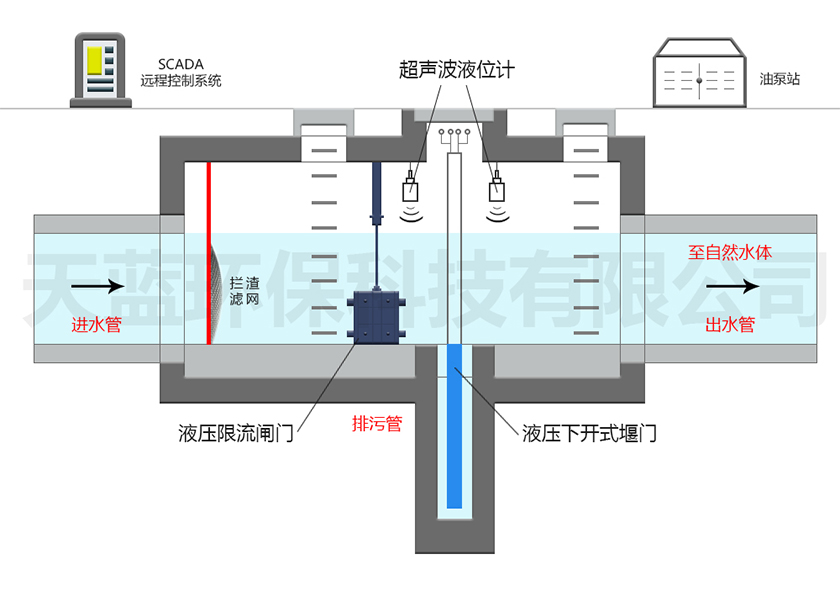

降雨中后期,液动限流闸门关闭,下开式堰门完全落下,雨水直接排河;断电时,下开式堰门自动落下,不影响行洪。

当自然水体水位比井内水位高时,下开式堰能保证比自然水体水位高,防止河水倒灌


冲洗功能:

当传感设备检测到管道或箱涵累积有污泥、杂物,自动控制系统接收到传输信号并驱动启闭油缸工作,堰门板向上运动关闭,上游水位逐渐上升;超声波液位传感器采集到最高水位时,反馈数据到控制系统计算后开始驱动启闭油缸工作,堰门向下运动打开,利用上下游水位差蓄能完成一次冲洗污泥杂物的过程。

传感设备继续检测采集信号,如果还有污泥杂物,自动控制系统发指令驱动启闭油缸工作使堰门关闭蓄水;达到高水位时,堰门开启放水,完成二次冲洗。

周而复始直至传感设备没有检测到污泥、杂物的信号,完成自动控制冲洗工作,从而实现冲洗清洁功能。


水位控制功能:

控制系统通过超声波水位传感器对上下游水位进行检测,同时采集堰门的开度位置信号进行计算后,根据事先设定的水位状态的控制指令驱动油缸工作,精准控制堰门的上升与下降,使水位始终维持预设高度。


流量控制功能:

控制系统通过超声波水位传感器对上下游水位进行检测,同时采集堰门的开度位置信号进行计算后,发出控制指令调控堰门的上升与下降高度,使排水量达到预设值,实现精准的维持恒定流量。
